La série augmente la tension pour les appareils à forte demande, tandis que le parallèle augmente la capacité pour une durée de fonctionnement plus longue. Comprendre les connexions en série et en parallèle des batteries peut vous aider à faire fonctionner votre système d'alimentation plus efficacement. Cet article vous guidera à travers les différences entre elles. Continuez à lire pour en savoir plus !
Que sont les batteries en série ?
Pour connecter des batteries en série, il faut relier la borne positive d'une batterie à la borne négative de la suivante. Cette configuration augmente la tension totale tout en conservant la même capacité (Ah) que celle d'une seule batterie. Par exemple, connecter deux batteries de 12 V et 100 Ah en série donnera 24 V avec une capacité de 100 Ah. Les connexions en série sont généralement utilisées pour alimenter des appareils spécifiques qui nécessitent une tension plus élevée.
Avantages des batteries en série
La connexion de batteries en série augmente la tension globale tout en maintenant la même capacité et réduit la consommation de courant pour la même puissance de sortie, ce qui conduit à une distribution d'énergie plus efficace et à une réduction des pertes d'énergie dues à la résistance.
Inconvénients des batteries en série
Bien que les connexions en série augmentent la tension, elles n'augmentent pas la capacité, ce qui peut être limitant pour les applications nécessitant une durée de fonctionnement plus longue.
De plus, si les batteries ne sont pas parfaitement adaptées en termes de capacité, de tension ou d’âge, cela peut entraîner des déséquilibres lors de la charge et de la décharge, réduisant potentiellement l’efficacité du système et la durée de vie de la batterie.
Que sont les batteries en parallèle ?
Si vous connectez des batteries en parallèle, reliez les bornes positives de toutes les batteries ensemble et les bornes négatives ensemble. Cette configuration maintient la tension identique à celle d'une seule batterie mais augmente la capacité globale (Ah). Par exemple, connecter deux batteries 12 V, 100 Ah en parallèle fournira toujours 12 V, mais la capacité doublera pour atteindre 200 Ah. Cette configuration est souvent utilisée dans les systèmes qui doivent prolonger l'autonomie.
Avantages des batteries en parallèle
Les connexions parallèles améliorent la capacité globale, ce qui permet une durée de fonctionnement plus longue du système sans augmentation de la tension. Cette configuration est également plus flexible, car les batteries individuelles peuvent être remplacées sans affecter la tension du système, ce qui simplifie la maintenance et prolonge la durée de vie opérationnelle.
Inconvénients des batteries en parallèle
Les configurations parallèles n'augmentent pas la tension, ce qui peut ne pas convenir à toutes les applications. De plus, elles peuvent être plus complexes à équilibrer, car les différences dans les caractéristiques individuelles des batteries peuvent entraîner une décharge inégale, nécessitant des composants supplémentaires pour assurer la stabilité et l'efficacité.
Puis-je câbler des batteries en série et en parallèle en même temps ?

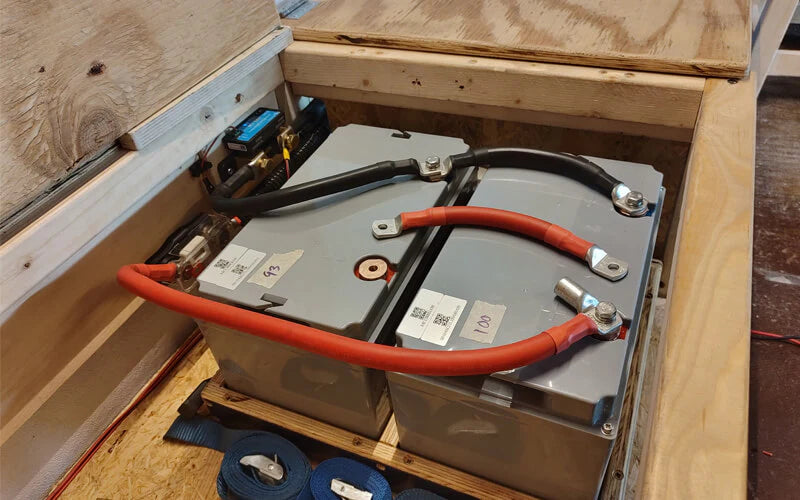

Le câblage des batteries en configurations série et parallèle est possible et est si avantageux qu'il est utilisé dans de nombreux systèmes d'alimentation. Pour câbler des batteries dans une configuration série-parallèle, connectez d'abord des paires de batteries en série en reliant la borne positive d'une batterie à la borne négative de la suivante. Ensuite, connectez ces paires en série en parallèle en reliant les bornes positives des groupes en série ensemble et les bornes négatives ensemble. Cette configuration vous permet d'augmenter à la fois la tension et la capacité de votre système de batterie.
Par exemple, si vous connectez deux batteries de 12 V et 100 Ah en série, vous obtiendrez 24 V à 100 Ah. Si vous connectez ensuite une autre paire identique en série et reliez les deux paires en parallèle, le résultat sera 24 V à 200 Ah.
Avantages des connexions série-parallèle
Les configurations série-parallèle combinent les avantages des configurations série et parallèle, offrant une tension et une capacité accrues. Cette flexibilité vous permet de personnaliser le système pour répondre à des besoins d'alimentation spécifiques, le rendant ainsi adapté à une large gamme d'applications.
Inconvénients des connexions série-parallèle
Cette configuration peut être plus complexe à mettre en œuvre, nécessitant une attention particulière aux connexions et à la correspondance des batteries pour garantir des performances optimales. Si les batteries diffèrent en termes de capacité, d'âge ou de type, cela peut entraîner des déséquilibres dans la charge et la décharge, réduisant ainsi l'efficacité globale du système.
Puis-je connecter différentes batteries en parallèle ou en série ?
Il n'est généralement pas recommandé de connecter différentes batteries en parallèle ou en série. Lorsque des batteries de capacités, de tensions ou de compositions chimiques différentes sont connectées ensemble, cela peut entraîner plusieurs problèmes susceptibles d'affecter les performances et la durée de vie des batteries.
Problèmes de connexion de différentes batteries en parallèle
Lorsque différentes batteries sont connectées en parallèle, les différences de capacité peuvent provoquer une décharge inégale, entraînant une surchauffe et une défaillance prématurée. Des différences de tension peuvent entraîner la charge d'une batterie par l'autre, ce qui peut générer une chaleur excessive et endommager les deux batteries.
Problèmes de connexion de différentes batteries en série
Dans une connexion en série, les différences de capacité des batteries peuvent provoquer des déséquilibres lors de la charge et de la décharge, entraînant une surcharge ou une décharge excessive de la batterie la plus faible. Cette configuration est également limitée par la batterie la plus faible, ce qui réduit l'efficacité globale du système.
Qu'est-ce qui est mieux : les batteries en série ou en parallèle ?
La connexion des batteries en série ou en parallèle dépend de vos besoins spécifiques, par exemple si vous avez besoin d'une tension plus élevée, d'une capacité accrue ou d'une durée de vie de la batterie plus longue. Les deux configurations ont leurs avantages et leurs limites.
Les batteries durent-elles plus longtemps en série ou en parallèle ?
La durée de vie d'une batterie dépend davantage de son utilisation et de son entretien que du type de connexion. Cependant, les connexions parallèles offrent souvent une durée de fonctionnement plus longue en augmentant la capacité totale (Ah). Par exemple, deux batteries 12 V, 100 Ah en parallèle produisent 200 Ah, ce qui peut réduire la profondeur de décharge (DoD) et potentiellement prolonger la durée de vie de la batterie, les batteries lithium-ion atteignant jusqu'à 2 000 cycles à 50 % de DoD contre 500 cycles à 80 % de DoD. Cela est particulièrement avantageux lors de l'utilisation de batteries rechargeables AA NiMH ou de batteries au lithium 18650 dans diverses applications.
La série ou le parallèle produisent-ils plus de puissance ?
La puissance de sortie dépend à la fois de la tension et du courant (P = V x I). Les connexions en série augmentent la tension, ce qui est idéal pour les besoins en haute tension, tandis que les connexions en parallèle augmentent le courant. Par exemple, trois batteries 12 V, 100 Ah en série fournissent 36 V à 100 Ah (3 600 watts), tandis qu'en parallèle, elles fournissent 12 V à 300 Ah (également 3 600 watts). Choisissez la série pour une tension plus élevée et le parallèle pour un courant plus élevé.
À quelle vitesse une batterie en série se décharge-t-elle par rapport à une batterie en parallèle ?
Dans une configuration en série, chaque batterie se décharge au même rythme qu'une batterie simple. Par exemple, une batterie de 12 V, 100 Ah se décharge à 10 A pendant 10 heures. Dans une configuration en parallèle, la charge est partagée, ce qui réduit le taux de décharge de chaque batterie. Deux batteries de 12 V, 100 Ah en parallèle se déchargeant à 10 A dureront 20 heures, car chaque batterie ne se décharge qu'à 5 A.
Est-il préférable de charger les batteries en parallèle ou en série ?
La charge en parallèle est généralement plus sûre et plus simple, car elle permet à chaque batterie de recevoir la même tension avec un chargeur standard. Cela réduit le risque de surcharge. Par exemple, un chargeur de 20 A sur deux batteries de 12 V et 100 Ah en parallèle fournit 10 A à chaque batterie. La charge en série nécessite un chargeur correspondant à la tension totale et peut entraîner une charge inégale si les batteries ne sont pas identiques.
FAQ sur les batteries en série ou en parallèle
Que se passerait-il si les batteries n’étaient pas correctement câblées ?
Des connexions incorrectes peuvent entraîner des courts-circuits, ce qui peut entraîner une surchauffe des batteries, une fuite potentielle ou même un incendie. De plus, un câblage incorrect peut entraîner une absence de distribution d'énergie ou endommager les batteries et les appareils connectés.
Pouvez-vous connecter des batteries de vélo électrique en série ou en parallèle ?
Oui, vous pouvez connecter des batteries de vélo électrique en série pour augmenter la tension ou en parallèle pour augmenter la capacité. Une tension plus élevée provenant de connexions en série peut améliorer l'accélération du moteur, tandis qu'une capacité accrue provenant de connexions parallèles étend l'autonomie. Cependant, n'oubliez pas d'utiliser des batteries aux spécifications identiques pour éviter les problèmes de performances et garantir la sécurité.
Combien de batteries puis-je connecter en série ou en parallèle ?
Il n'existe aucune limitation pour la connexion de batteries en série ou en parallèle. Cependant, n'oubliez pas de noter que vous ne pouvez pas dépasser la limitation de l'ensemble du système. Par exemple, vous ne devez pas connecter trop de batteries en série afin que la tension dépasse la limite que le système de gestion de batterie peut contrôler.
